Многофункциональное реле
Многофункциональное реле ZUBR MF предназначено для защиты однофазной электросети от недопустимых отклонений напряжения, а также превышения потребления тока и активной мощности. С его помощью вы можете ограничивать потребляемую активную мощность подключенного оборудования. Реле действует по принципу отсекателя: при превышении установленных значений — отключает нагрузку.
Задержка включения нагрузки
Реле возобновит подачу нагрузки через установленное время после окончания аварийной ситуации и стабилизации напряжения в сети. Вы можете настроить время задержки подачи нагрузки от 3 до 600 с. Для чувствительного к частым включениям/выключениям питания оборудования (холодильники, кондиционеры и др.) мы рекомендуем устанавливать значение задержки на 120-180 с.
Вы можете настроить задержку выключения нагрузки при безопасном превышении потребления тока и активной мощности. Диапазон времени задержки составляет от 0 до 240 с.
Подача напряжения произойдет по окончании времени задержки (сработает зеленый индикатор).
Точность измерения напряжения и тока
Реле обеспечивает высокий уровень точности измерения уровня напряжения, тока и активной мощности благодаря использованию алгоритма True RMS. Но вы можете скорректировать отображение этих параметров согласно вашему контрольному устройству.
Безопасность при эксплуатации
Корпус устройства изготовлен из негорючего поликарбоната. Также реле оснащено термодатчиком, который защищает от перегрева.
Простое управление
Управление многофункциональным реле осуществляется всего лишь тремя кнопками. Для установки верхнего и нижнего предела допустимого напряжения используется соответственно верхняя и нижняя кнопки. Средняя кнопка открывает меню, где вы можете настраивать максимальный ток и потребляемую мощность. В меню устанавливается время задержки включения напряжения, а также время отключения подачи нагрузки при превышении допустимых значений тока и мощности.
Реле сохраняет критические значения напряжения, тока и активной мощности в энергонезависимой памяти.
Удобный монтаж
Многофункциональное реле устанавливается в распределительный щиток на стандартную DIN-рейку. Ширина устройства составляет всего 53 мм.

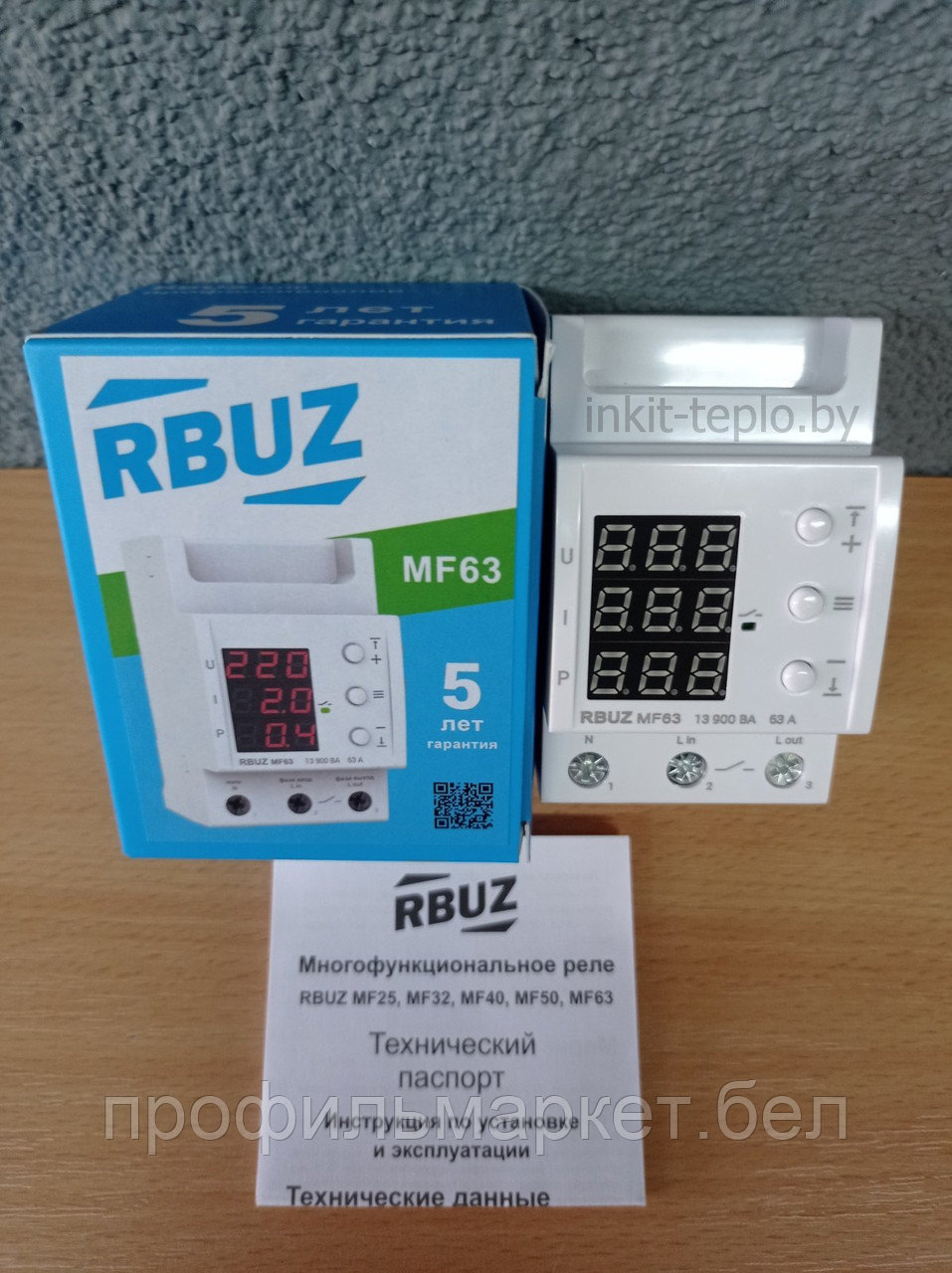

Технические характеристики RBUZ MF
Категория продукции: |
Многофункциональное реле |
Ток, А: |
63 |
Способ монтажа: |
На DIN-рейку |
Количество фаз: |
1 ф. (230 Вольт) |
Термозащита: |
Есть |
TrueRMS: |
Есть |
Проф. задержка отключения: |
Есть |
Нижний предел напряжения: |
120-210 В |
Верхний предел напряжения: |
220-280 В |
Номинальная мощность нагрузки: |
13 900 ВА |
Время отключения нагрузки при снижении напряжения: |
176-210 В - 10 с, 164-176 В - 0,5 с, ниже 164 В - 0,04 с |
Время отключения нагрузки при превышении напряжения: |
свыше 264 В - 0,04 с, 220-264 В - 0,5 с |
Основной предел тока: |
0,1-63 А |
Ограничение активной мощности: |
0,1-13,9 кВт |
Точность измерения силы тока: |
45-63 А ± 0,6 А, 10-45 А ±0,1 А, 1-10 А ± 0,2 А, <1 А ± 0,3 А |
Номинальный ток нагрузки: |
63 А (макс. 80 А в течение 10 мин.) |
Время задержки включения нагрузки: |
3-600 с |
Время задержки выключения нагрузки: |
0-240 с |
Тип реле: |
Поляризованное |
Напряжение питания: |
100-420 В |
Сечение провода: |
не более 16 мм² |
Масса: |
0,21 кг ±10 % |
Габаритные размеры (Ш х В х Г): |
53 х 85 х 70 мм |
Количество коммутаций под нагрузкой, не менее: |
50 000 циклов |
Количество коммутаций без нагрузки, не менее: |
1 000 000 циклов |
Степень защиты по ГОСТ 14254: |
IP20 |
Мощность, ВА: |
больше 10 000 |
Комплект поставки: |
реле, гарантийное свидетельство, гарантийный талон, технический паспорт, инструкция, упаковочная коробка |
Заказать реле можно по телефонам: +37529-351-40-45, +37529-277-40-45 или сделать заявку на сайте и наши специалисты сами с Вами свяжутся!
Основные | |
---|---|
Производитель | Terneo |
Страна производитель | Украина |
Материал корпуса | Пластик |
Срок службы | 5 лет |
Степень защиты IP | 20 |
Тип монтажа | На DIN рейку |
Цвет светодиода | Белый |
Габаритные размеры | |
Высота | 85 мм |
Длина | 66 мм |
Ширина | 36 мм |
Технические характеристики | |
Количество фаз | 1 |
Максимальный ток | 80 А |
Номинальный ток | 60 А |
